LMF热式气体质量流量计/控制器

典型应用：

测量介质：

微机电气体质量流量计是本公司采用微机电系统（MEMS）流量传感芯片技术和计算机自适应技术，历经多年开发的智能化全电子式气体质量流量仪表，主要技术性能处于国际领先水平，具有高灵敏度、高精度、大量程比的特点。针对工业环境，微机电气体质量流量计融合了多种抗干扰措施的电磁兼容设计，且具有多种信号输出，能通过通讯接口实现网络管理功能：本产品在性能、安装、维护方面也具有其独特的优越性，可广泛应用于石油、燃气、化工、冶炼、能源等各个领域。

立即询价

样本下载

详细介绍

Ⅰ.产品特点
■采用微机电系统芯片加工技术和大规模集成电路的生产技术及材料加工技术，传感器的尺寸缩小到微米量级，使流量计的灵敏度大大提高。
■在单个芯片上实现了多传感器集成，使流量计的量程比大大提高。
■结合二次仪表的微电脑智能技术，使流量计重复性更好，实现了计量准确可靠。
■技术进步带来的结构简化，使流量计较之传统的机械式仪表，压力损失大幅度减小，极大地降低了能源消耗。
■采用LCD显示瞬时流量和累计流量，清晰直观，读书方便。
■产品融合了电磁兼容设计技术，具有高抗干扰能力。
■本流量计带有RS485通讯模块，配合上位计算机网络可实现集中管理。
■可以选配4~20mA标准电流信号输出。
■部分产品通过国家防爆认证，标志为ExiallC、ExdllCT4。

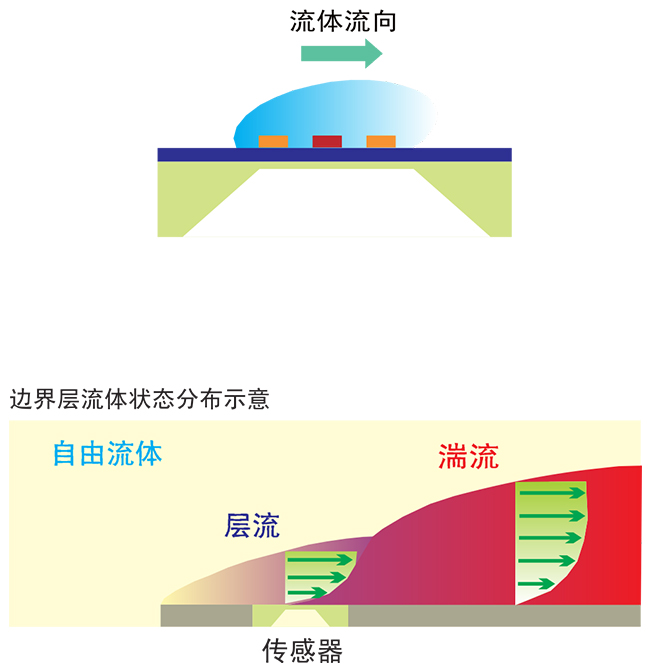

Ⅱ.测量原理
微机电系统（MEMS）芯片传感技术，是在硅芯片上集成具有机械和电子特征的微米级传感器,它并不是简单地将机械和电子功能微缩在芯片上,而是才用现代材料制作技术与大规模集成电路技术相结合获得新的机电特性, 微机电系统芯片可获得某些宏观机电器件所不能达到的功效。
同时，由于采用了多传感器和微热源技术,使其具备优良的零点稳定性，响应时间短和超大量程等特点。
LKM系列气体质量流量计主要由电源模块, MEMS流量传感芯片，信号处理模块，A/D转换模块，EEPROM存储器，PTC实时时钟模块以及显示模块组成.
LKM利用流动流体传递热量改变测量毛细管壁温度分布的热传导分布效应而制成。
采用毛细管传热温差量热法原理测量气体的质量流量，可以在一定范围不受温度压力的影响, 将传感器测得流量检测定的流量期望值相等，分流器在主通道和毛细管间产生稳定的层流状态，用以调整通过流量控制器的流量。
