液体涡轮流量计

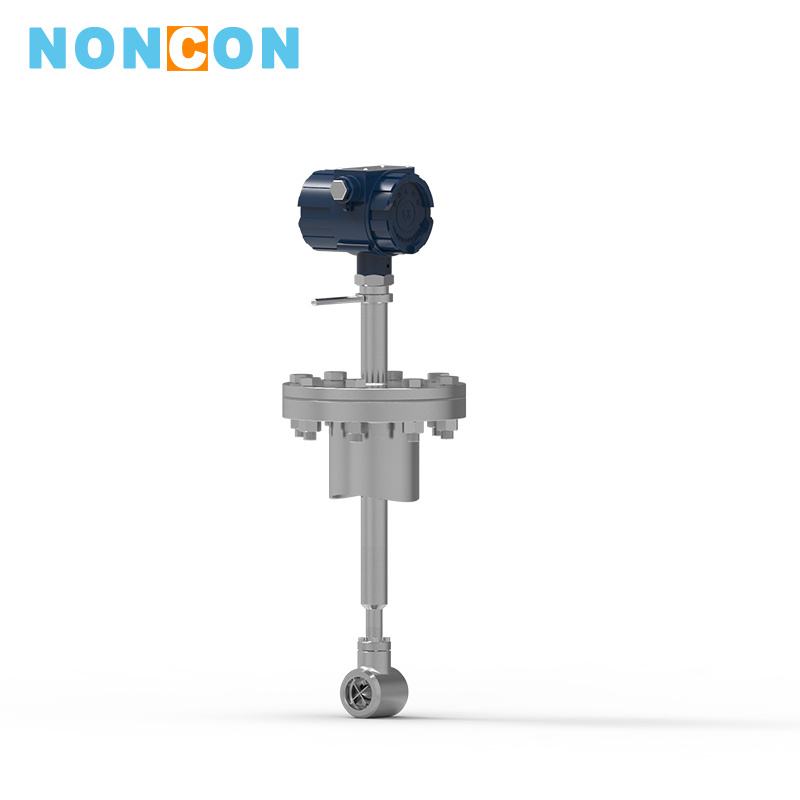

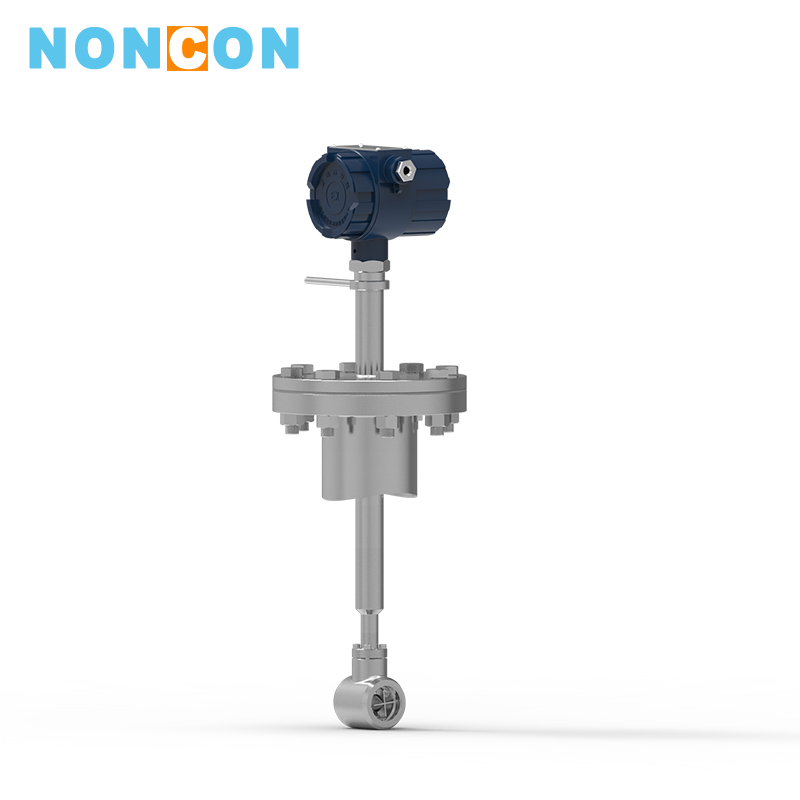

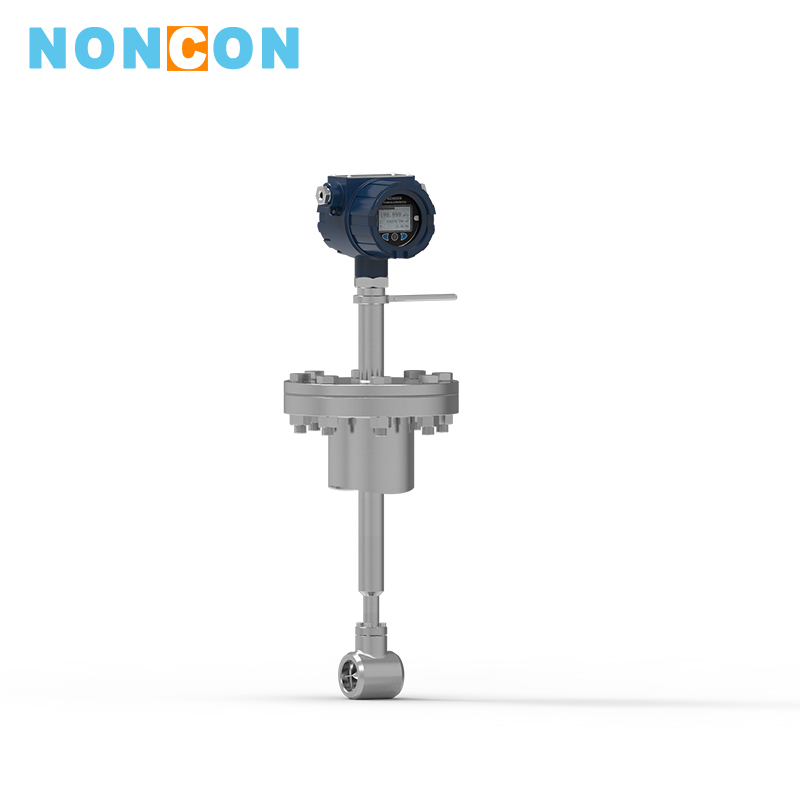

    LWGC插入式液体涡轮流量计

    典型应用:广泛用于大口径管道源水、循环水、净水等液体流量和总量的测量

    测量介质:

    广泛用于大口径管道源水、循环水、净水等液体流量和总量的测量
    LWGC (切向)及LWCB (轴向)型插入式涡轮流量传感器与显示仪表配套组成插入式涡轮流量计可以广泛用于大口径管道源水、循环水、净水等液体流量和总量的测量。

    详细介绍

    Ⅰ.产品特点
    LWGC插入式涡轮流量计的特点
    (1)抗杂质能力强,切向式叶轮在转动时可随时释放流体中悬浮染物,使其不缠绕在切向式叶轮的叶片上。
    (2)抗电磁干扰和抗振能力强。
    (3)传感器和显示仪表的结构及原理都非常简单、直观,用户特别容易掌握其使用和维修技术。
    (4)更换叶轮和轴承后,仪表系数不变。
    (5)流量范围宽,下线流速低。
    (6)成套流量计对流体总量的计量误差小。
    (7)几乎无压力损失,节省动力电耗。
    (8)传感器可露天安装,整个传感器可长期淹没在水中使用。
    (9)有截止阀的传感器,安装和拆卸时都不须断流。
    (10)水平,竖直,倾斜的管道均可使用。
    (11)成套流量计的购置,安装和维修费用低。

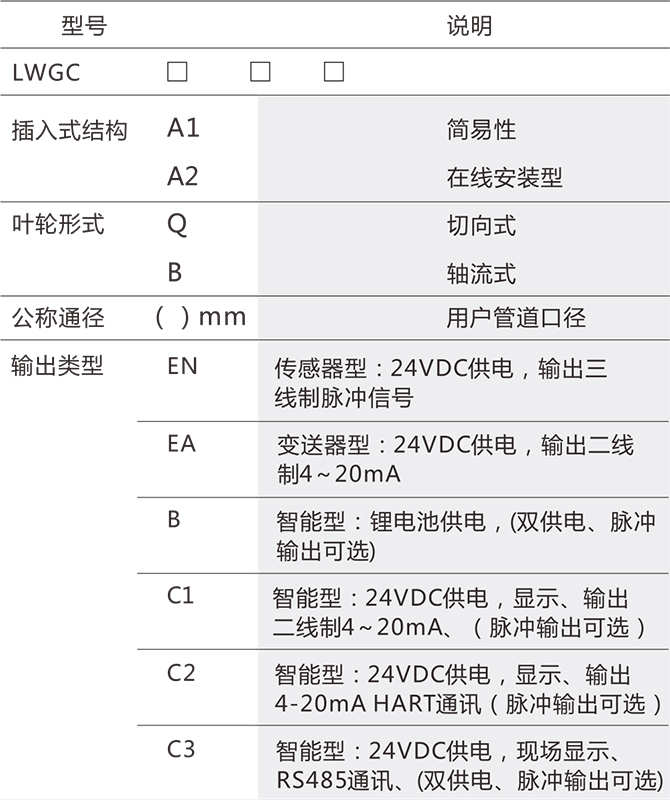

    Ⅱ.仪表选型

    Ⅲ.技术参数

    (1)插入深度h
    被测管道实测内径DN1000mm时,插入深度
    LWGC h= 0.5DN-20mm
    LWGC h = 0.5DN
    精确度: ±5%、±2.5%
    公称压力PN: 1.0 Mpa
    被测液温度: -20℃~120℃
    环境温度:-20℃~70℃
    (2)传感器至显示仪表的距离:若增加信号电缆的长度,可达 1000m以上。所需增的电缆长度,应在订货合同或协议书中提出。
    (3)对直管段长度的要求:传感器上游直管段长度应不小于20DN ,下游直管段长度不应小于7DN ,以确保测量精确度。若直管段长度不能满足此要求,可在具备现场标定条件的情况下进行现场标定后,采用现场标定的仪表系数KDN。

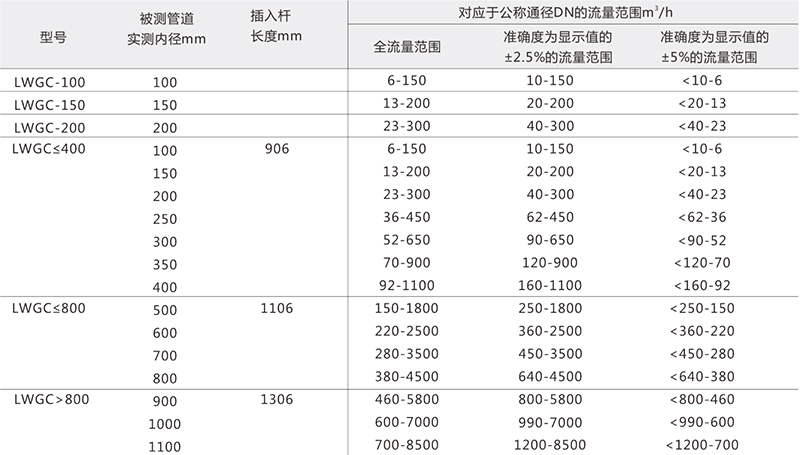

    (4)测量范围

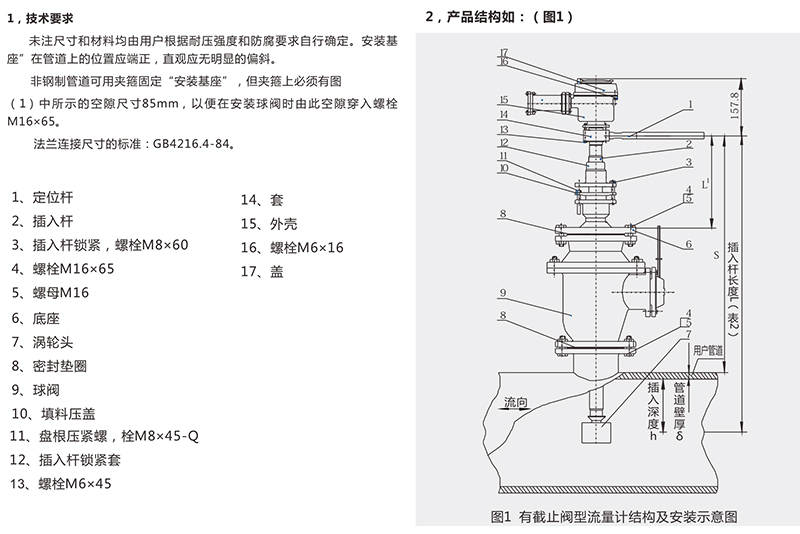

    Ⅳ.技术要求与结构
