    UF2000超声波流量计

    典型应用:

    测量介质:

    UF系列超声波流量计利用了低电压,  多脉冲时差原理采用高精度和超稳定的双平衡信号差分发射,  差分接收数字检测技术来测量顺流和逆流方向的声波传输时间,  根据时差计算出流速,具有稳定性好、零点漂移小、测量精度高,量程比宽抗干扰性强等特点。

    详细介绍

    Ⅰ.产品概述

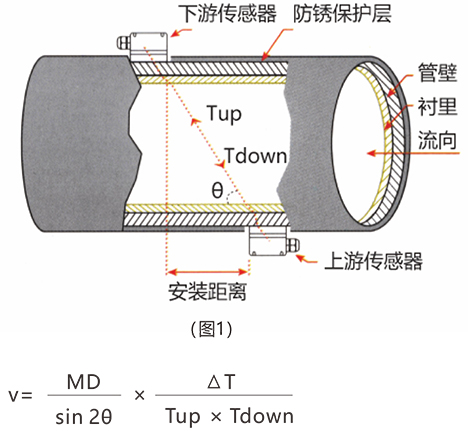

    当超声波波速在液体中传播时,  液体的流动将使传播时间产生微小变化,其传播时间的变化正比于液体的流速、零流量时、两个传感器发射和接受声波所需的时间完全相同 (唯一可实际测量零流量的技术) 介质流动时,逆流方向的声波传输时间大于水流方向的声波传输时间。其关系符合下面表达式:

    V:介质流速
    O:声速与液体流动方向的夹角
    M:声束在液体的直线传播次数
    D:管道内径
    Tup:声束在正方向上的传播时间
    Tdown:声束在逆方向上的传播时间
    ΔT:Tup-Tdown
    Ⅱ.产品特点
    ■高精度测量
    线优度优于1%,重复性精度优于0.2%
    ■非接触式测量
    将带磁性的超声波流量计传感器吸附在管道外壁,即时可完成流量测量;
    ■测量范围大
     选用不同型号的传感器,可实现口径DN15-DN6000mm管道流量的测量;
    ■支持中英文菜单
    不同版本的流量计,可支持中英文或英文菜单,方便快捷;
    ■充电电源
    内置大容量镍氢冲电电池,可支持流量计连续工作20小时以上;
    ■内置打印机
    即可实现即时屏幕打印,还可以定时打印提前设定的多达20余项的测量结果;
    ■内置数据记录器
    可将提前设定的多达20余项的测量结果上传至计算机或联网通讯。

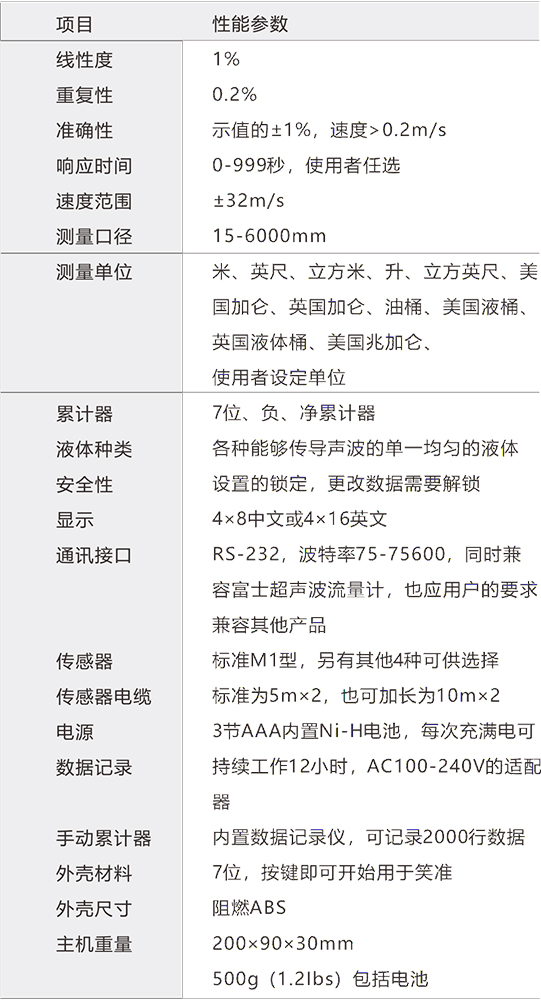

    Ⅲ.技术指标

    Ⅳ.超声波流量计分类

    ■携带式超声波流量计
    携带式主机分为两种:便携式超声波流量计和手持式超声波流量计。

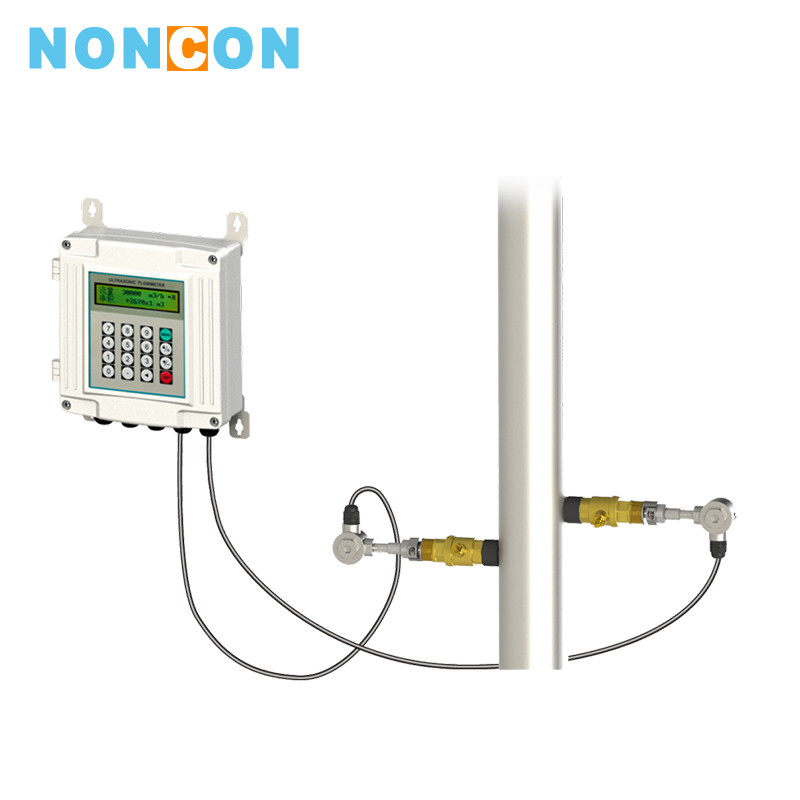

    ■固定式超声波流量计
    固定式主机分为两种:固定一体式超声波流量计和固定分体式超声波流量计。
    固定分体式流量计分为壁挂式、盘装式、防爆式。
