    LDR电磁热能表

    典型应用:染料、矿浆、冷冻水、热水、酸、碱、还会等具有强腐蚀性,或含有杂质的导电液体

    测量介质:

    染料、矿浆、冷冻水、热水、酸、碱、还会等具有强腐蚀性,或含有杂质的导电液体
    LDR电磁热能表是NONCON专门针对智能建筑分布式能源换热站的特别应用场合而设计的能直接计量流量和冷热量不需另外配套量积算仪和Pt1000 安装方便成本较低以电磁流量传感器作为检测载热流体流量所构成的电磁热量表具有高精度、适用范围广在线校准方便简捷。

    详细介绍

    Ⅰ.产品特点
    ■测量冷热量:转換器直接具备测量冷热量功能,并标配2只Pt 1000,不需要另外配备冷热量积算仪,方便安装,能降低采购和安装成本。
    ■高可靠性:经过高于国家标准GB/T17616, GB/2423GB/T16499的EMC ,安规,高低温等严格试验。
    ■快速响应:采用32BitMCU , 24BitADC和优化的滤波算法,快速响应,测量数据准确稳定,适合应用于设备配套时的测控。
    ■接地电极: NONCON专利技术,在测量截面形成测量平衡,消除接地不良所引起的测量误差,有利于保证长期的测量精度,并不需另配接地环,减少材料和安装成本。
    ■分体IP68技术:特别细致的IP68设计技术,采用专用的进口IP68密封胶,专用IP68电缆及多重1P68密封设计,防止分体IP68传感器能结露情况影响使用。
    ■高信噪比:传感器采用高信噪比技术,转换器采用低噪声高精度的元器件和设计技术,更有利于测量最小流量。
    ■低功耗设计:优化的励磁电路设计,功耗比常规电磁流量计降低3倍以上,大量应用时具有节能效果。
    ■中文显示:采用中文显示LCD屏幕,方便理解和操作。
    ■优化电源技术:采用优化的电源设计,技术成熟可靠,转换效率高,保证长期使用可靠。
    ■快速接线:采用国际品牌的接线端子,接线快速方便可靠,保证长期测量稳定、可靠。
    ■输出信号:标配RS-485, (4-20)mA ,频率/脉冲,输出响应速度快端口设有防雷等保护措施。
    Ⅱ.工作原理

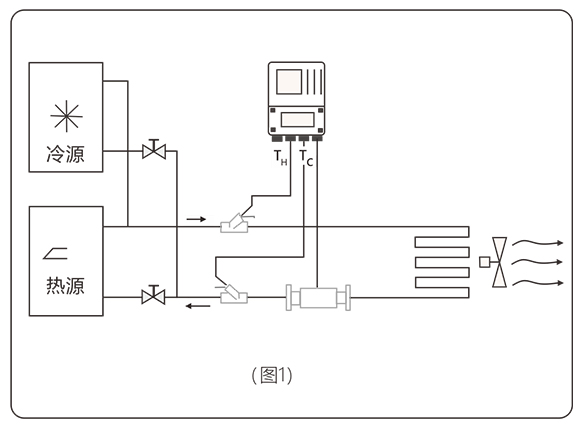

    由热源供应的热水(冷水)以较高(低)的温度流入热交换系统(散热器、换热器或由它们组成的复杂系统) ,以较低(高)的温度流出,在此过程中,通过热量交换向用户释放或吸收热量 (注:该过程包括采暖系统和制冷系统能量交换过程)。
    当水流经过热交换系统时,根据流量传感器给出的流量和配对的温度传感器给出的供回水温度,以及水流经过的时间,通过计算器计算并显示该系统释放或吸收的热量。

    Q:系统释放或吸收的热量,J或kWh;
    qm :流经热量表的水的质量流量,kg/h ;
    qv :流经热量表的水的体积流量,m3/h;
    p:流经热量表的水的密度, kg/m3;
    △h :在热交换系统进口和出口温度下水的焓值差,J/kg ;
    t:时间,h;

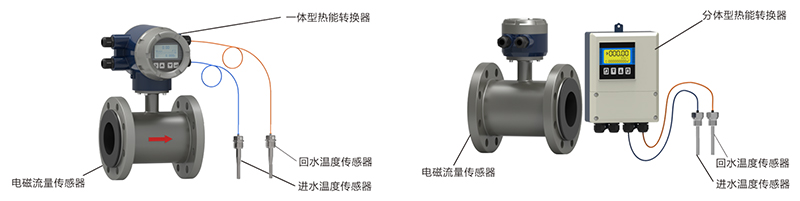

    Ⅲ.产品分类

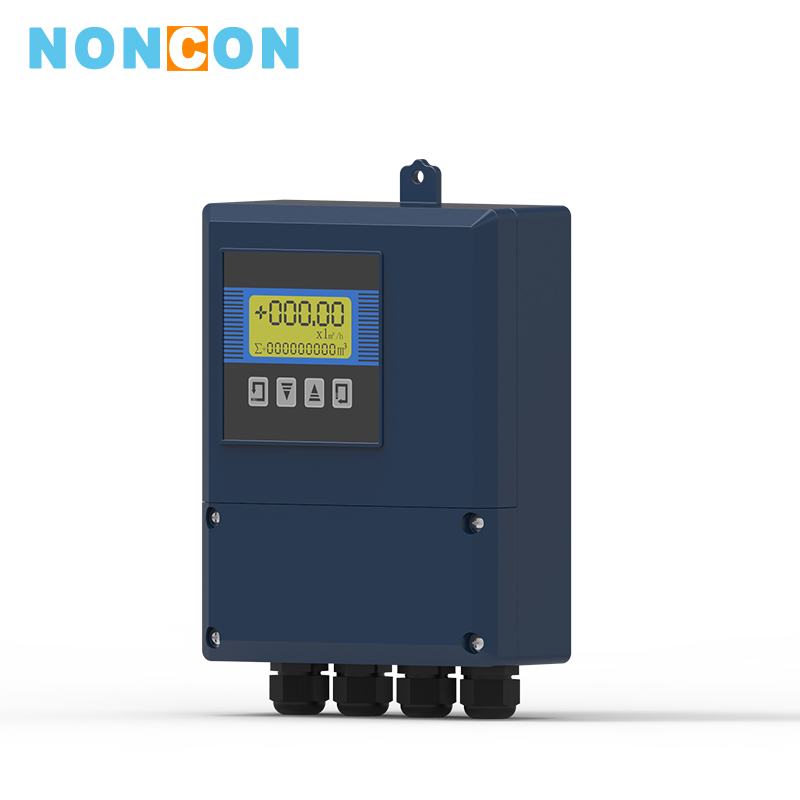

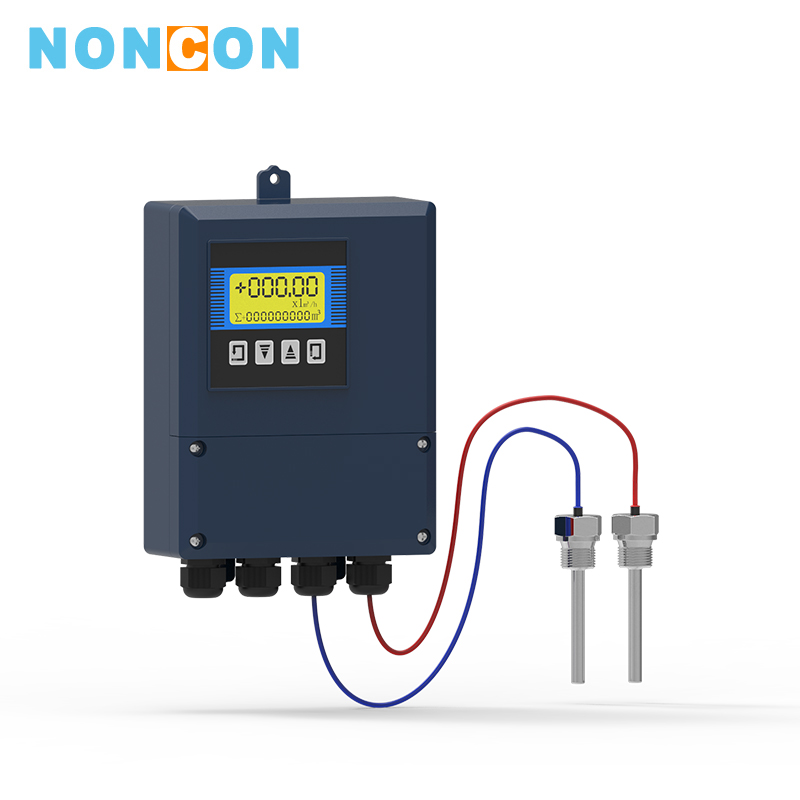

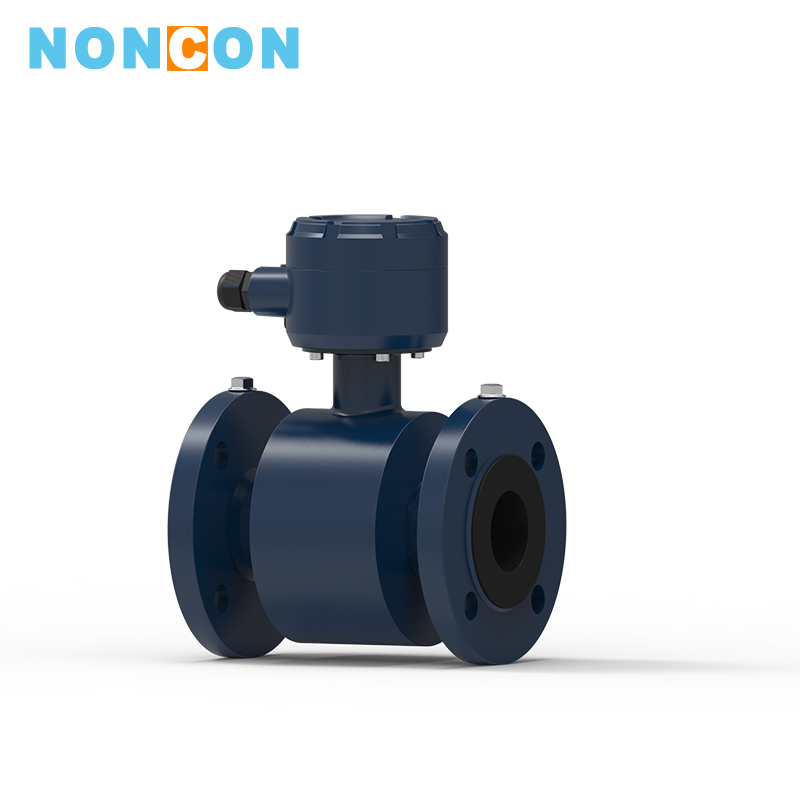

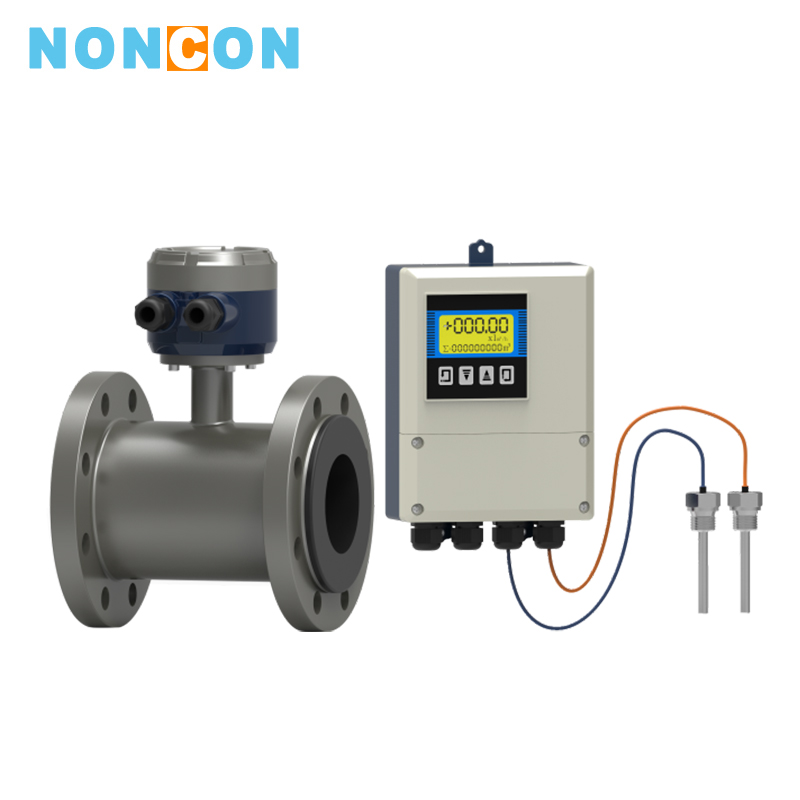

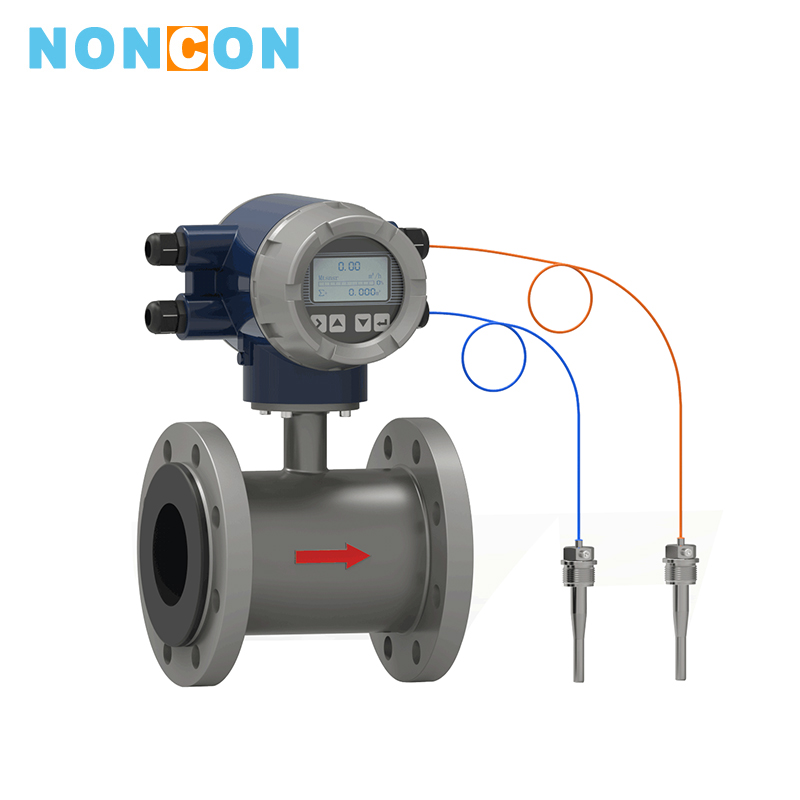

    1.一体式电磁热能表                                                                              2.分体式电磁热能表

    Ⅳ.仪表选型

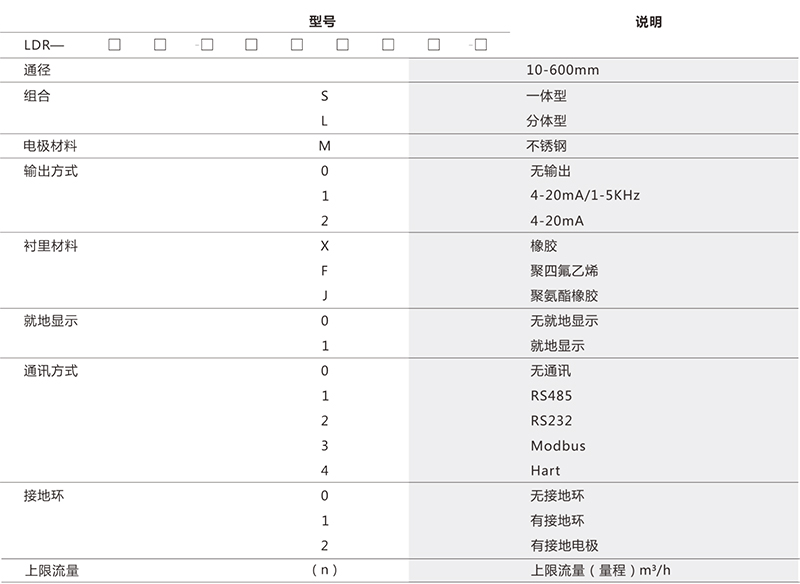

    (1)选型代码

    Ⅴ.选型注意事项
    流量测量中流速范围
    测洁净介质时,经济流速是1.5~3m/s ;测易结晶溶液时,应适当地提高流速, 3~4m/s为宜,起到自清扫,防止粘附沉积等作用实际应用很少超过7m/s ,超过10m/s则更为罕见。

    高温型
    当流体温度为(60~160 )℃时,必须选用内衬为高温型的。橡胶内衬不能用于温度高于60℃的流体。
    仪表的结构
    当仪表安装在地面以下必须选择分体式, IP68结构,当仪表不可避免的安装在泵的出口,请选用分体式结构的仪表。
    Ⅵ.产品尺寸图

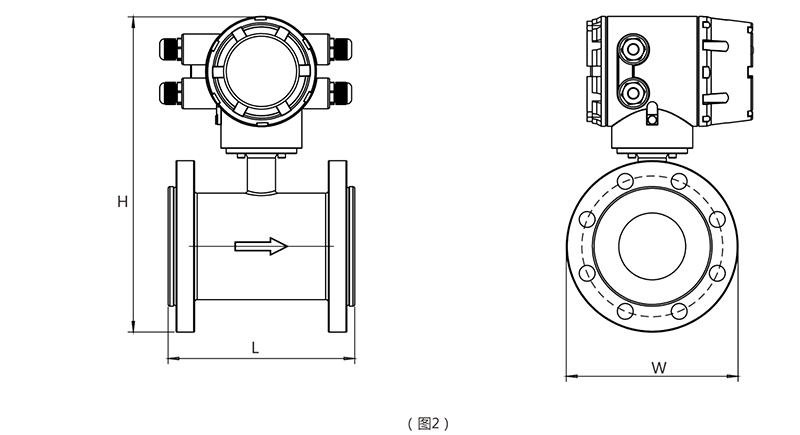

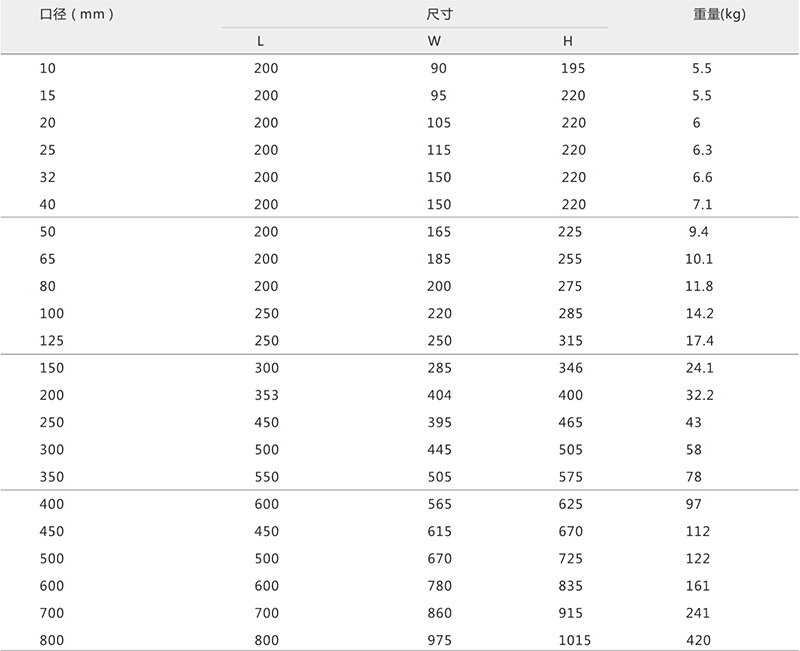

    1. 一体式尺寸图如:(图2)及以下表格

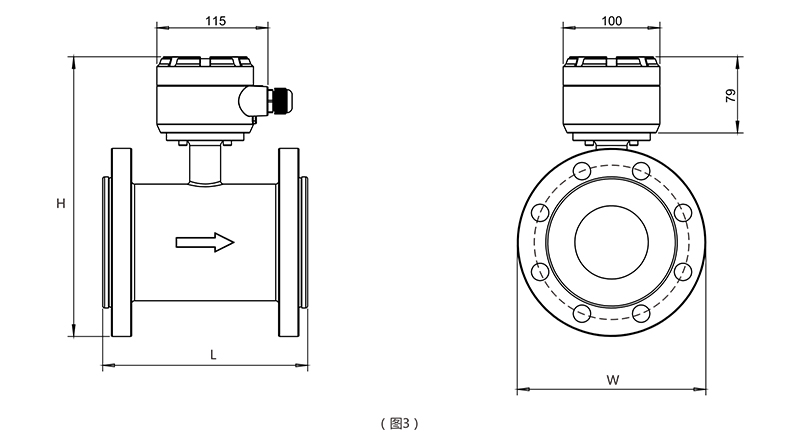

    2. 分体式尺寸图如:(图3)及以下表格

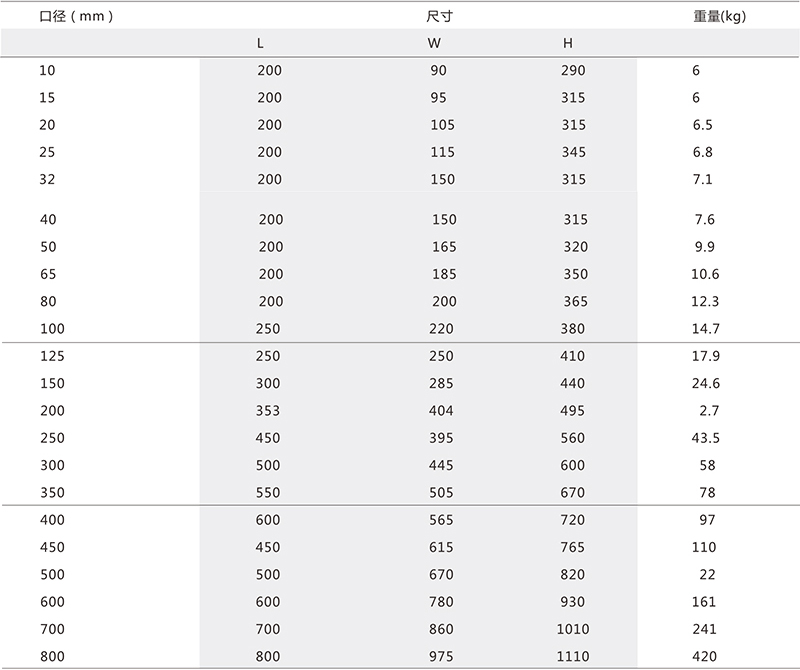

    分体式外形尺寸数据如下图:

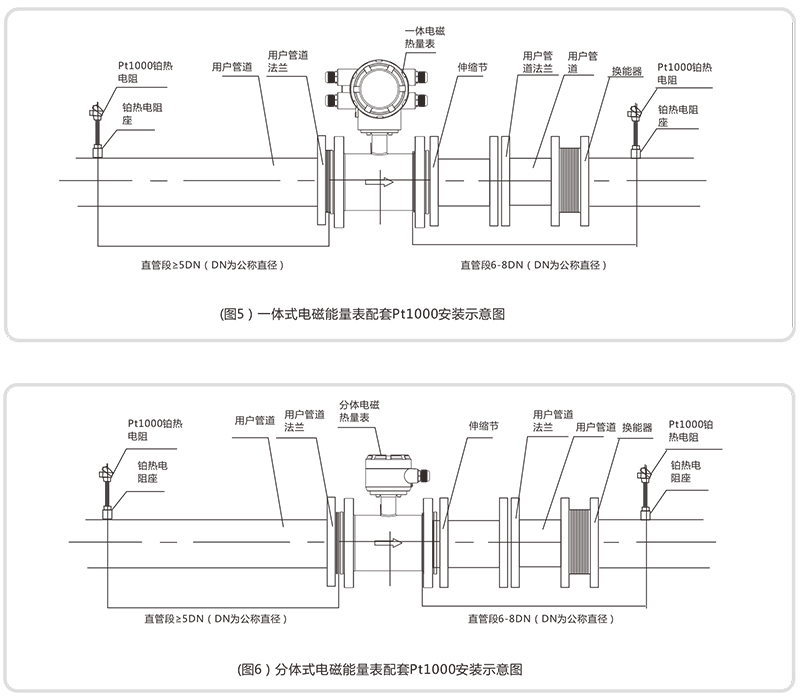

    Ⅶ.安装要求
    1、热量表安装之前必须清洗管道;
    2、热量表属于精密仪器,安装时必须小心,禁止提拽表头、传感器线;禁止挤压温度传感器,防止损坏仪表;
    3、热量表传感器表体的箭头所指的方向表示水流方向,理论上不允许装反;
    4、热量表管道的前端必须装有相应口径的过滤器;
    5、安装热量表流量传感器时应保证热量表管道水流方向上游至少有10倍管径的直管段,下游至少有5倍管径的直管段;
    6、热量表的两端必须安装相应口径的阀门,并且其能够与热量表分离,用于热量表在使用过程中的清理和维修;
