【仪表最新专利】一种智能水表
2017年07月24日       16:29:06 作者:NONCON
【仪表专利】创意无极限,仪表大发明。今天为大家介绍一项国家发明授权专利——一种智能水表。该专利由郑州学生宝电子科技有限公司申请,并于2017年7月18日获得授权公告。

  内容说明

  本实用新型涉及一种智能水表,属于水表技术领域。

  发明背景

  智能IC卡水表是一种利用现代微电子技术、现代传感技术、智能IC卡技术对用水量进行计量并进行用水数据传递及结算交易的新型水表,现有一般智能IC水表主要由水表基表、水表盒、液晶电路板组成,液晶电路板安装在水表基表上,水表盒上开有IC卡插口和装有液晶透视窗,水表盒罩在液晶电路板上,IC卡通过IC卡插口插入智能水表的水表盒内,通过水表盒的液晶透视窗,可观察到液晶屏,由于IC卡插口朝上容易进入异物,且由于水表一般装在厨房,卫生间等有酸性气体或其它气体且容易潮湿的地方,密封不好时潮湿的气体会很容易进入水表内,使电池等元件受损,腐蚀电路,容易造成控制装置失灵或破坏,若机械或电路部分发生故障,则需对机械和电器元件都需拆卸,装卸难度大,维修困难。现有的水表将IC卡插口设置在侧面,其插口处没有防护,导致灰尘、异物进入插口内,造成接触不良的现象。

  发明内容

  针对上述问题,本实用新型要解决的技术问题是提供一种智能水表。

  本实用新型的一种智能水表,它包含下盒、可拆卸转轴、上盖、液晶显示屏、IC卡插槽;所述下盒上设置有表盘透视窗口,所述下盒的上表面垂直安装有可拆卸转轴,所述可拆卸转轴上安装有上盖,所述上盖上安装有液晶显示屏,所述上盖的前侧设置有IC卡插槽;它还包含清洁毛刷、防尘机构;所述上盖的左右两端均安装有清洁毛刷,所述清洁毛刷的两端延伸至下盒的外侧,所述IC卡插槽的前端安装有防尘机构;所述防尘机构包含壳体、防尘橡胶片、防尘盖、限位橡胶块;所述壳体的前侧面设置有向内倾斜的斜面,所述斜面的上端安装有弹簧复位轴,所述弹簧复位轴上安装有防尘盖,所述壳体的内部设置有槽孔,所述槽孔前侧的上下端均安装有防尘橡胶片,所述槽孔中部的上下端均安装有限位橡胶块。

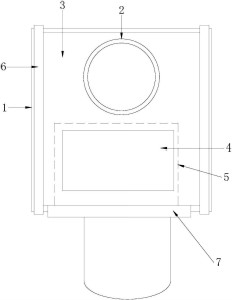

图为本实用新型的结构示意图

  进一步的,所述限位橡胶块11的外表面设置有清洁布。

  本具体实施方式的工作原理为:在使用时,通过下盒1实现整体的安装,采用电气与机械分离式,其在电气维修时方便,且机械不易干扰电气,减少维修率,在需要查看机械表时,将上盖3依靠转轴进行转动,转动时,清洁毛刷实现下盒上表面灰尘的清洁,同时IC卡在插接时,将防尘盖10揭起,然后插接在壳体8的槽孔内,插接时,防尘橡胶片9将IC卡上的灰尘刮去,通过IC芯片上的异物与灰尘通过清洁布进行清洁,同时限位橡胶块11实现限位,使得卡体不易松动,壳体的斜面使得灰尘不易停留在防尘盖上,达到防尘的功效,且防尘盖为密封式,气体不易进入槽孔内。

  作为优选,所述防尘盖的内侧壁设置有凹槽,所述防尘盖的外侧面安装有密封圈。所述限位橡胶块的外表面设置有清洁布。

  与现有技术相比,本实用新型的有益效果为:便于实现防尘与清尘,延长使用寿命,且操作简便,效率高,便于快速维修。
