电磁流量计&热量表
2017年07月25日       15:19:10 作者:noncon

热量表工作原理

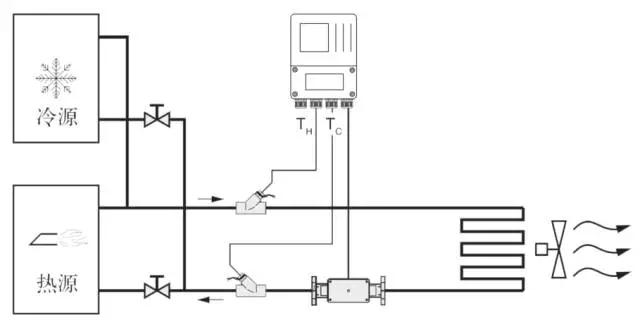

   热量表的工作原理:由热源供应的热水(冷水)以较高(低)的温度流入热交换系统(散热器、换热器或由它们组成的复杂系统),以较低(高)的温度流出,在此过程中,通过热量交换向用户释放或吸收热量(注:该过程包括采暖系统和制冷系统能量交换过程)。当水流经过热交换系统时,根据流量传感器给出的流量和配对的温度传感器给出的供回水温度,以及水流经过的时间,通过计算器计算并显示该系统释放或吸收的热量。Q=∫qm×τ1τ0Δh×dτ=∫ρ×qv×Δh×dττ1τ0

:系统释放或吸收的热量,JkWh

qm:流经热量表的水的质量流量,kg/h

qv:流经热量表的水的体积流量,m3/h

ρ:流经热量表的水的密度,kg/m3

Δh:在热交换系统进口和出口温度下水的焓值差,J/kg

τ:时间,h




电磁流量计的测量原理

   电磁流量计工作原理基于法拉第电磁感应定律。图3中上下两端的两个电磁线圈产生恒定或交变磁场,当导电介质流过电磁流量计时,流量计管壁上的左右两个电极间可检测到感应电动势,这个感应电动势大小与导电介质流速、磁场的磁感应强度、导体宽度(流量计测量管内径)成正比,再通过运算就可以得到介质流量。感应电动势方程为:

E=K×B×V×D

其中: E-感应电动势;

K-仪表常数;

B-磁感应强度;

V-测量管截面内的平均流速;

D-测量管的内直径。

测量流量时,流体流过垂直于流动方向的磁场,导电性流体的流动感应出一个与平均流速成正比的感应电势,因此要求被测的流动液体的电导率高于最低限度的电导率---5us/cm(电磁流量计理论上可以测量电导率大于5μs/cm导电介质,但是实际测量中应保证电磁流量计使用在被测介质电导率在50μs/cm及以上(大于理论值一到两个数量级)的环境中,而且必须以在线测量得到的电导率值为基准)。其感应电压信号通过两个电极检出,并通过电缆传送至转换器,经过一系列模拟和数字的信号处理后,将累计流量和瞬时流量显示在转换器的显示屏上。




电磁流量计结构

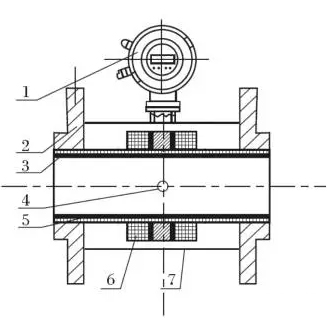

由下图可见电磁流量计主要有以下几个部分组成:





1-转换器;2-法兰;3-绝缘衬里;

4-电极;5-测量管;6-励磁线圈;

7-外壳

     电磁流量计主要由传感器和转换器两大部分组成,其中传感器包括法兰、衬里、电机、测量管、励磁线圈、传感器外壳等部分;转换器包括内部电路板和转换器外壳等部分。

1)转换器:为传感器提供稳定的励磁电流,同时把通过传感器得到的感应电动势放大,转换成标准的电信号或频率信号,同时显示实时流量和参数等,用于流量的显示、控制与调节。

2)法兰:用于与工艺管道相连接。

3)衬里:在测量管内侧及法兰密封面上的一层完整的电绝缘耐蚀材料。

4)电极:在与磁力线垂直的测量管管壁上装有一对电极,检出流量信号,电极材料可根据被测介质腐蚀性能选用。另装有1-2个接地电极,用于流量信号测量的接地和抗干扰。

5)测量管:测量管内流过被测介质。测量管由不导磁的不锈钢和法兰焊接而成,内衬绝缘衬里。

6)励磁线圈:测量管外侧上、下各装有一组线圈,产生工作磁场。

7)外壳:既起保护仪表作用又起密封作用。
